Spawarka Laserowa Smart Laser QCW 700W/1500W

Cechy produktu

• Mikroskop z podglądem CCD

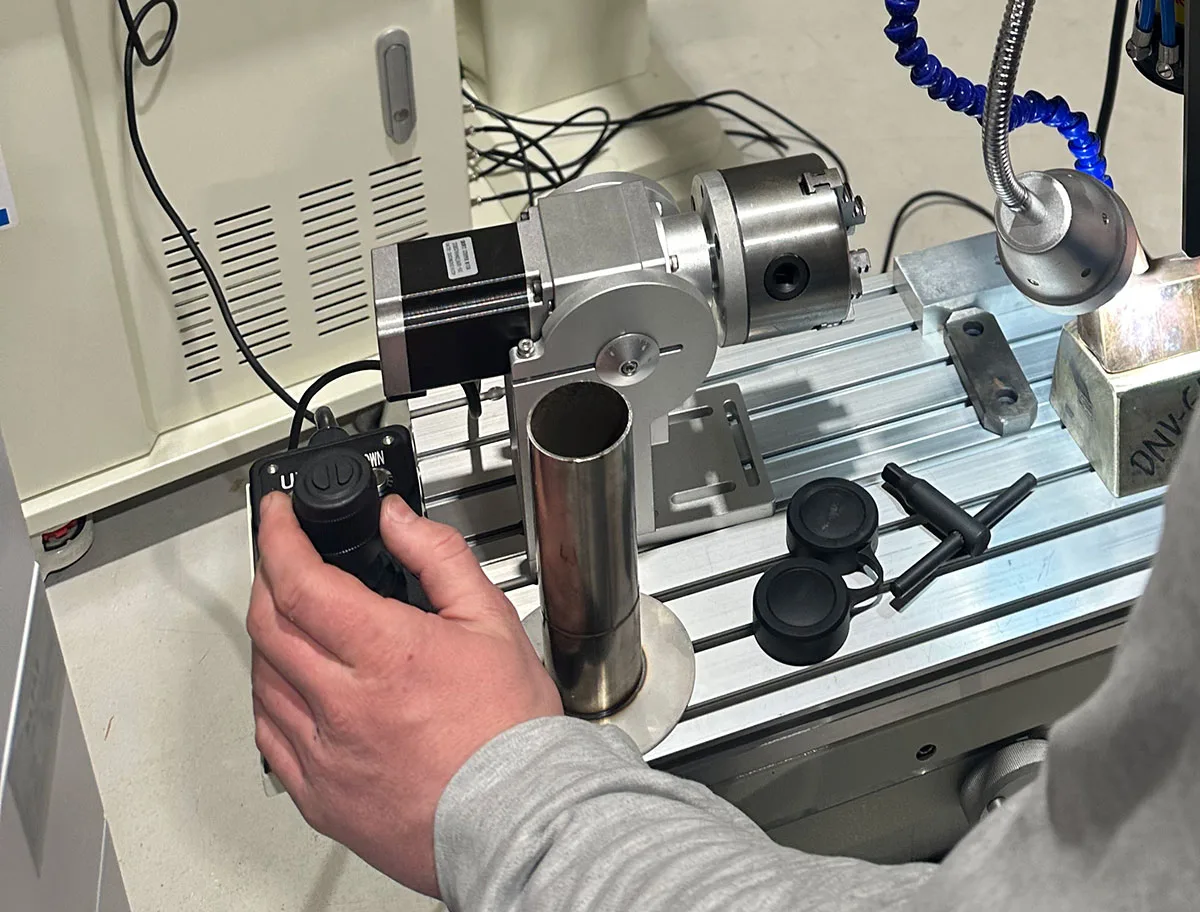

• Ręczna obracarka 360°
• Średnia moc 700W, szczytowa 1500W
• Długość fali lasera 1080nm
• Długość światłowodu 10m
• Częstotliwość powtarzania 1-300Hz
• Szerokość impulsu 1-60ms
• Zakres regulacji wiązki 0,2-3mm
• Maksymalna energia 18J/10ms
• Stół roboczy 600x450x600mm
• Zasilanie 230V/50Hz
• Pobór mocy 2,5kW

Zalety

• Mała strefa wpływu ciepła
• Duża szybkość spawania
• Wysoka jakość dokładność i powtarzalność
• Spoiny o wysokiej wytrzymałości
• Spawanie metali kolorowych
• Spawanie elementów o bardzo małych rozmiarach
• Ekonomiczny system z niskimi kosztami utrzymania
• Stabilna moc
• Połączenie systemu ciągłego i impulsowego
• Możliwość spawania delikatnych, cienkich metali
• Mikroskop umożliwiający naprawianie najmniejszych elementów
• Spoiny wypłaszczone i subtelne w wyglądzie
• Wysoka moc szczytowa - do 10x większa od mocy średniej
• Głębsze penetrowanie materiału
• Doskonała kontrola procesu spawania

Spawarka laserowa QCW Smart Laser – precyzyjne spawanie i naprawa form wtryskowych

Spawarka laserowa QCW (Quasi-Continuous Wave) Smart Laser to zaawansowane urządzenie przemysłowe klasy 4, stworzone do precyzyjnego spawania oraz profesjonalnej naprawy form wtryskowych. Technologia QCW łączy zalety pracy impulsowej i ciągłej, oferując wysoką moc szczytową przy niższej mocy średniej.

Efekt to głęboka penetracja materiału, minimalna strefa wpływu ciepła oraz niższe koszty eksploatacji.

Technologia QCW – przewaga nad klasycznymi spawarkami

Wysoka moc szczytowa, niska moc średnia

Urządzenie osiąga moc szczytową do 1500W przy mocy średniej 300–700W. Pozwala to na uzyskanie głębokiego przetopu materiału przy ograniczonym nagrzewaniu detalu.

Stabilna i precyzyjna wiązka światłowodowa

Wiązka laserowa o wysokiej jakości umożliwia uzyskanie plamki o średnicy od 0,2 do 3 mm, co przekłada się na bardzo precyzyjne prowadzenie spoiny i wysoką gęstość energii.

Minimalne odkształcenia materiału

Tryb impulsowy ogranicza rozprzestrzenianie się ciepła, dzięki czemu możliwe jest spawanie cienkich materiałów (nawet 0,1–0,8 mm) bez ryzyka deformacji czy pęknięć.

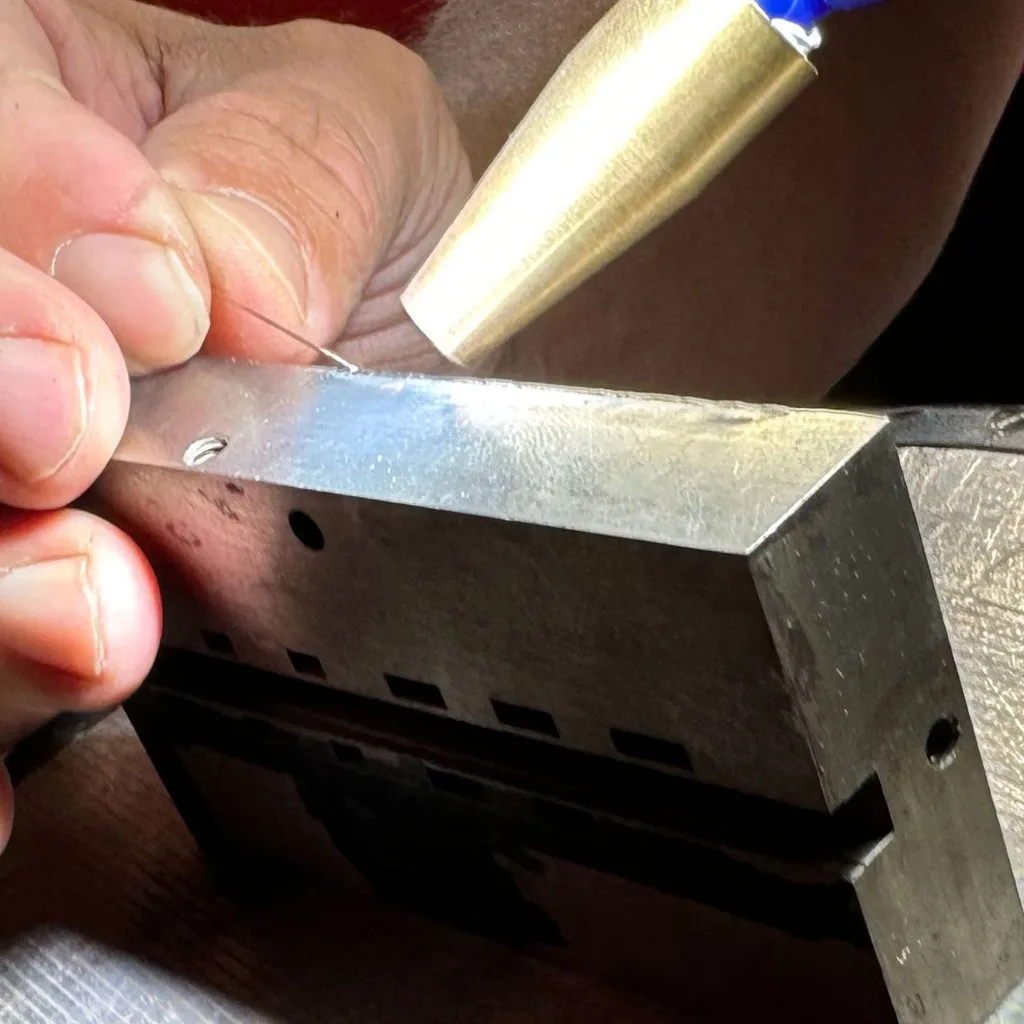

Specjalizacja – naprawa form wtryskowych

Spawarka QCW została zoptymalizowana pod kątem napraw form, co czyni ją znacznie bardziej efektywną niż klasyczne spawarki impulsowe.

• większa głębokość spawania – trwałe i solidne połączenia

• pełne przetopienie bez porów i wad strukturalnych

• estetyczne ślady naprawy

• możliwość pracy na precyzyjnych elementach

Bez materiałów eksploatacyjnych

Brak lamp wyładowczych oznacza brak kosztów wymiany i konserwacji, co znacząco obniża koszty użytkowania.

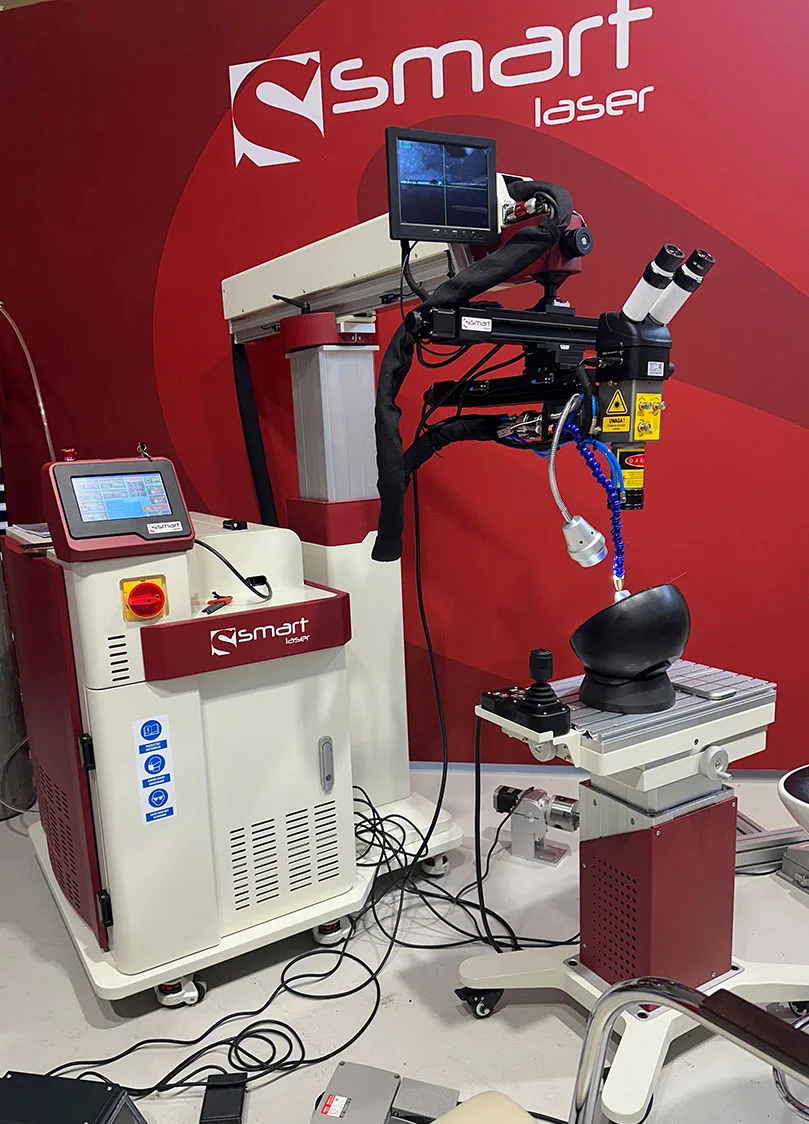

Zaawansowane wyposażenie i precyzja pracy

Ramię 3D i pełna mobilność głowicy

• obrót 360° w poziomie

• regulacja w pionie i wychylenie

• możliwość pracy na dużych formach bez ich przemieszczania

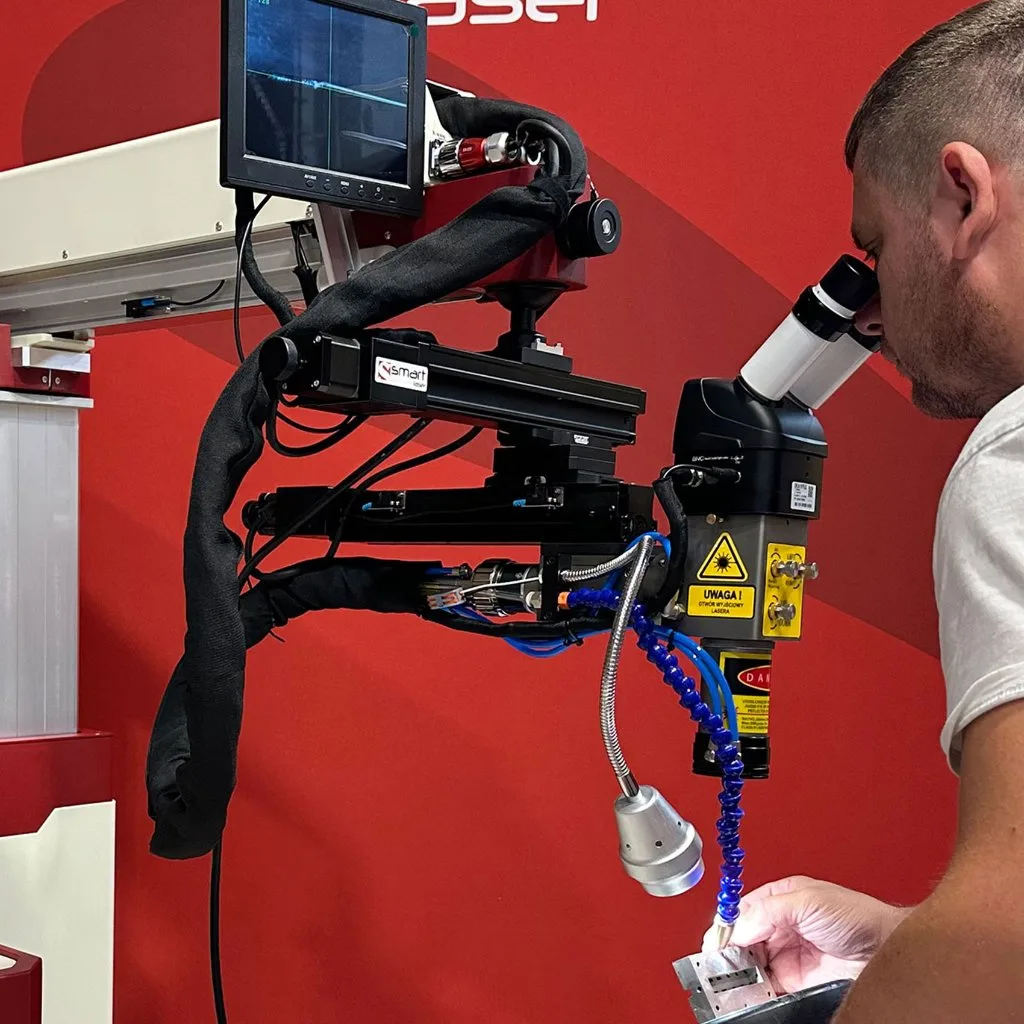

Mikroskop i system CCD

Precyzyjna obserwacja i pozycjonowanie miejsca spawania, idealne do pracy z małymi i wymagającymi detalami.

Trójwymiarowy stół roboczy

• zakres pracy: 610–810 mm

• precyzyjne prowadnice liniowe

• udźwig do 50 kg

• elektryczna regulacja wysokości

Ochrona gazowa

Spawanie w osłonie gazu (argon lub azot) zapewnia lepszą jakość spoiny oraz zachowanie koloru materiału.

Zaawansowane chłodzenie i stabilność pracy

Dwutemperaturowy, dualnie sterowany chiller zapewnia:

• stabilną pracę przy wysokiej mocy

• optymalne warunki dla źródła laserowego i optyki

• wydłużoną żywotność komponentów

Dodatkowy system chłodzenia obiektywu chroni optykę podczas intensywnej eksploatacji.

Intuicyjna obsługa i sterowanie

• 7-calowy ekran dotykowy

• łatwa regulacja parametrów spawania

• możliwość zapisu programów roboczych

• szybkie przełączanie między ustawieniami

System został zaprojektowany tak, aby operator mógł szybko osiągnąć powtarzalne i wysokiej jakości rezultaty.

Przewagi nad tradycyjnymi spawarkami impulsowymi

• brak materiałów eksploatacyjnych

• niższe zużycie energii (ok. 4,5 kW)

• większa stabilność pracy

• głębsza penetracja materiału

• lepsza jakość i estetyka spoin

• ochrona optyki dzięki chłodzeniu

• możliwość pracy na bardzo cienkich materiałach

Możliwości rozbudowy i automatyzacji

• integracja z systemami automatycznymi

• współpraca z czujnikami i systemami detekcji

• możliwość zastosowania zacisków pneumatycznych

• łatwa integracja z liniami produkcyjnymi

Modularna konstrukcja umożliwia dostosowanie urządzenia do specyficznych potrzeb produkcji.

Zastosowanie spawarki QCW

• warsztaty narzędziowe – naprawa form wtryskowych

• przemysł elektroniczny – precyzyjne komponenty

• jubilerstwo – naprawa biżuterii

• laboratoria – badania i prototypowanie

• branża medyczna – instrumenty chirurgiczne

Parametry techniczne

Laser: światłowodowy QCW, 300–700W

Moc szczytowa: do 1500W

Długość fali: 1080 ±5 nm

Energia impulsu: do 18J

Częstotliwość: 0–300 Hz

Tryb pracy: impulsowy / ciągły

Światłowód: 5 m

Chłodzenie: wodne, dwutemperaturowe

Zasilanie: 220V ±10% / 50Hz

Pobór mocy: 4,5 kW

Udźwig stołu: do 50 kg

Wymagania środowiskowe

• temperatura: 5–35°C

• wilgotność: 40–80% (bez kondensacji)

• stabilne zasilanie (fluktuacje <5%)

• środowisko wolne od kurzu i dymu

• odpowiednia wentylacja

Bezpieczeństwo pracy

Spawarka należy do klasy 4 laserów i wymaga:

• stosowania okularów ochronnych OD5+

• przeszkolenia operatorów

• przestrzegania zasad BHP

• wdrożenia odpowiednich procedur bezpieczeństwa

Zapewniamy pełne wsparcie w zakresie wdrożenia i bezpiecznej pracy.

Wsparcie Smart Laser

• profesjonalne szkolenie z obsługi i BHP

• dokumentacja techniczna w języku polskim

• wsparcie techniczne

• serwis gwarancyjny i pogwarancyjny

• pomoc we wdrożeniu stanowiska pracy

Umów się na prezentację i zobacz, jak spawarka QCW może zwiększyć precyzję i jakość napraw w Twojej firmie.
