Wycinarka laserowa do rur i profili Smart Laser FL-T6024 MAX
Smart Laser FL-T6024 - wycinarka laserowa Fiber przeznaczona do precyzyjnego cięcia rur oraz profili zamkniętych. Wyposażona w źródło laserowe MAX Photonics.
od
370 000,00 zł
netto
455 100,00 zł brutto VAT 23%
Wybierz wariant, aby poznać dokładną cenę
Wybierz wariant
Na zamówienie
od 7 687,50 zł / mies.
Zapytaj o leasing
Gwarancja 24 miesiącePełna gwarancja producenta
Dostawa i montażDowozimy i instalujemy u Klienta
Serwis w PLWsparcie i części w Polsce
Szkolenie w siedzibie KlientaWdrożenie i instruktaż obsługi
Opis
Cechy produktu
- Źródło laserowe: MAX Photonics
- Technologia: laser światłowodowy Fiber
- Maks. prędkość osi X/Y: 120 m/min
- Maks. prędkość obrotowa osi W: 200 obr./min
- Zakres profili kwadratowych: 20 × 20 – 200 × 200 mm
- Dokładność pozycjonowania: ≤0,05 mm / 1000 mm
- Powtarzalność pozycjonowania: ≤0,03 mm
- Długość robocza rury: 6250 mm
- Maksymalne obciążenie uchwytu: 600 kg
- Załadunek: półautomatyczny
- Rozładunek: 4 m z podparciem nadążnym
- Chłodzenie: wodą
- Zasilanie: 380 V / 50 Hz
- Wymiary: 9079 × 2860 × 2426 mm
- Masa maszyny: ok. 4500 kg
Zalety
- Długość robocza 6250 mm – możliwość obróbki standardowych, długich odcinków rur i profili.
- Zakres profili do 200 × 200 mm – duża uniwersalność zastosowań produkcyjnych.

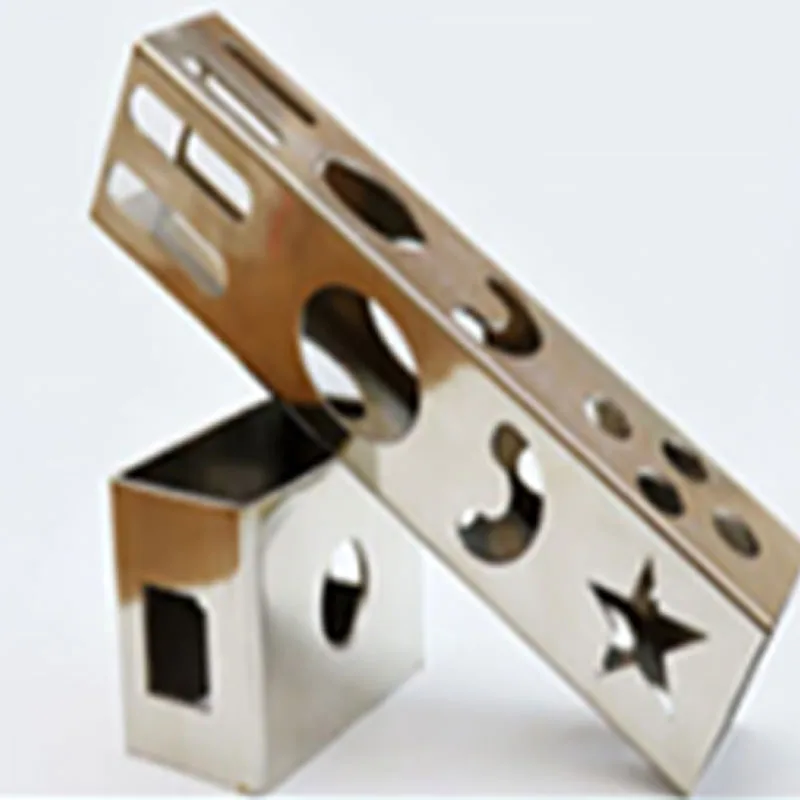

- Wysoka dokładność pozycjonowania – precyzyjne wykonywanie otworów, wycięć, połączeń i konturów.
- Powtarzalność do 0,03 mm – bardzo dobre parametry przy produkcji seryjnej.
- Prędkość osi do 120 m/min – wysoka wydajność i krótszy czas realizacji detalu.
- Pneumatyczny system mocowania – szybkie i stabilne pozycjonowanie obrabianego materiału.
- Stabilna konstrukcja maszyny – przystosowana do intensywnej pracy przemysłowej.
- Duża dopuszczalna masa obrabianego materiału – całkowite obciążenie uchwytu może wynosić do 600 kg.
- Rozwiązanie do produkcji seryjnej – odpowiednie dla zakładów wykonujących konstrukcje stalowe, meble metalowe, elementy maszyn, ogrodzenia, ramy oraz profile konstrukcyjne.

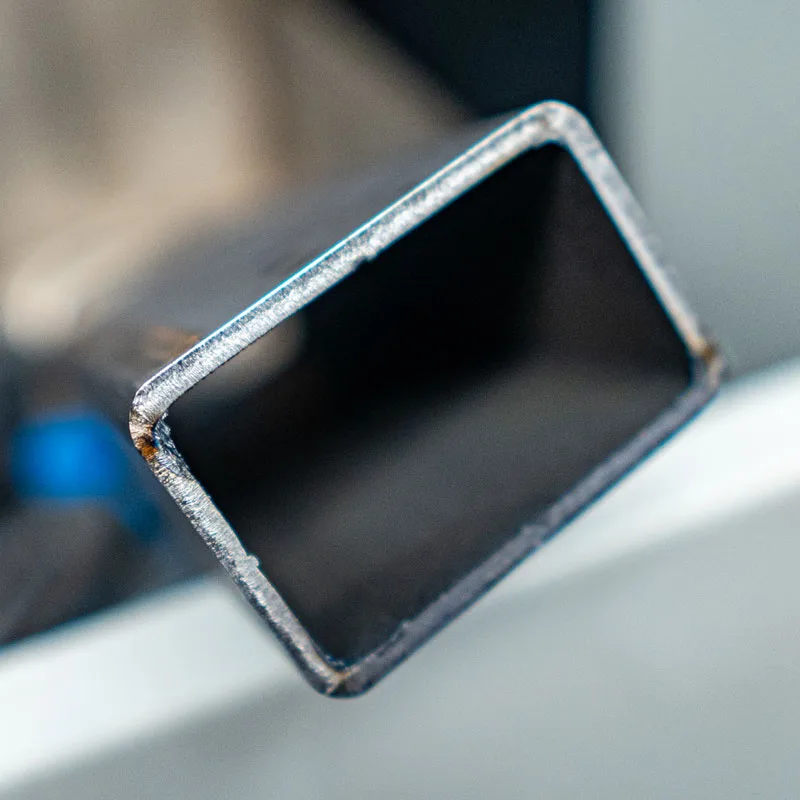

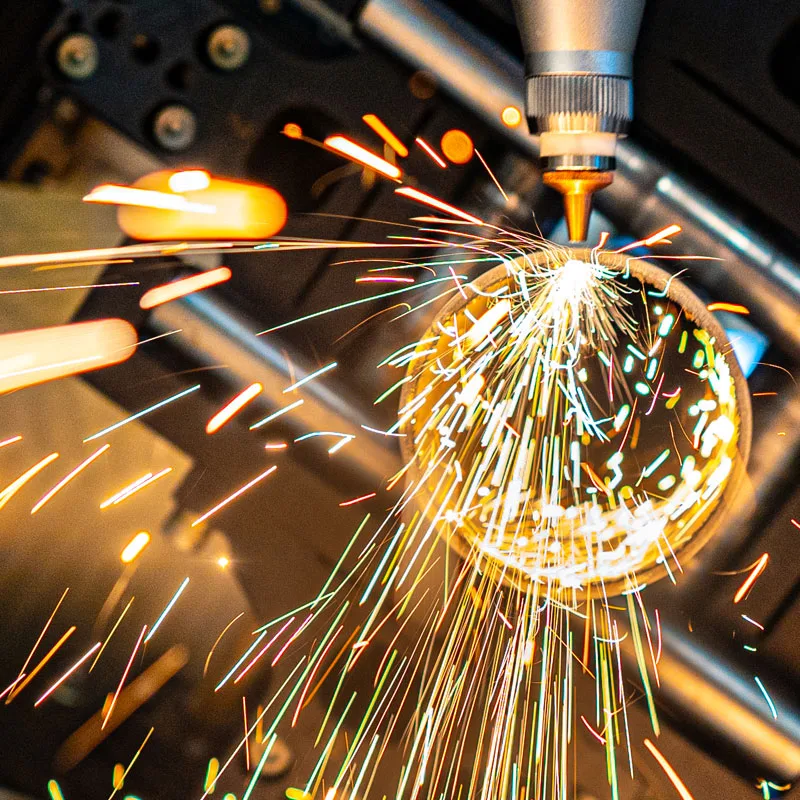

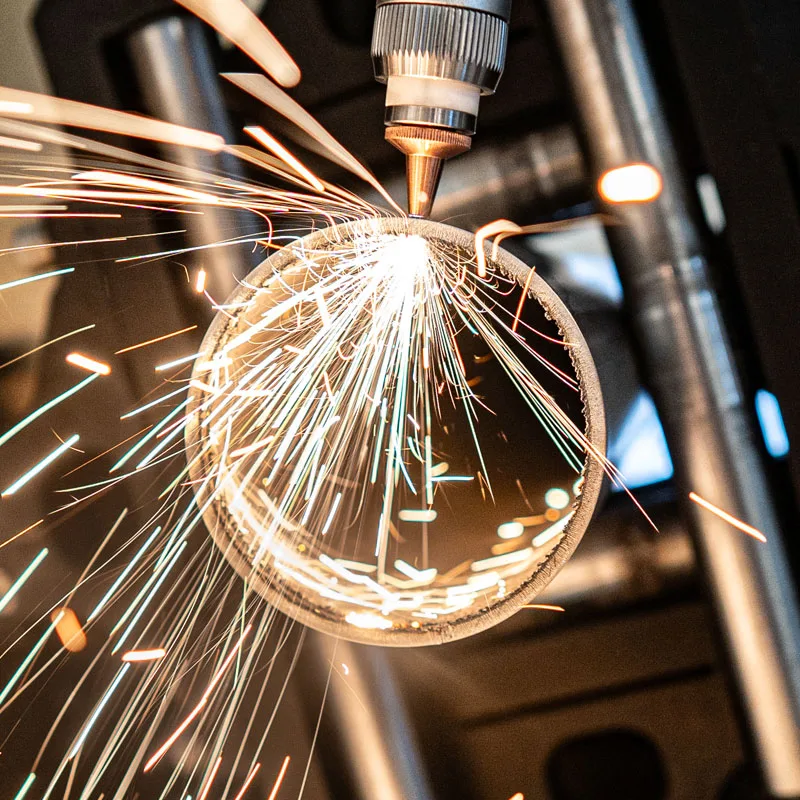

Smart Laser FL-T6024 to przemysłowa wycinarka laserowa Fiber przeznaczona do precyzyjnego cięcia rur oraz profili zamkniętych. Maszyna została wyposażona w źródło laserowe MAX Photonics o mocy 3000 W, system sterowania BOCHU, głowicę laserową BOCI oraz pneumatyczny system mocowania materiału.
Urządzenie umożliwia obróbkę rur i profili o długości roboczej do 6250 mm, zapewniając wysoką dokładność pozycjonowania oraz dużą dynamikę pracy. Zakres mocowania profili kwadratowych wynosi od 20 × 20 mm do 200 × 200 mm, dzięki czemu maszyna sprawdzi się zarówno przy produkcji niewielkich konstrukcji, jak i większych elementów stalowych.
Model FL-T6024 został wyposażony w półautomatyczny system załadunku materiału, który znacząco ogranicza udział operatora w procesie produkcyjnym. Po stronie odbioru zastosowano 4-metrowy system podparcia nadążnego, wspierający materiał podczas cięcia oraz odbioru gotowych elementów.
Dzięki prędkości przejazdu osi X/Y do 120 m/min, maksymalnej prędkości obrotowej osi W wynoszącej 200 obr./minoraz powtarzalności pozycjonowania do ±0,03 mm, wycinarka Smart Laser FL-T6024 może być wykorzystywana w produkcji seryjnej wymagającej wysokiej jakości, szybkości i powtarzalności.

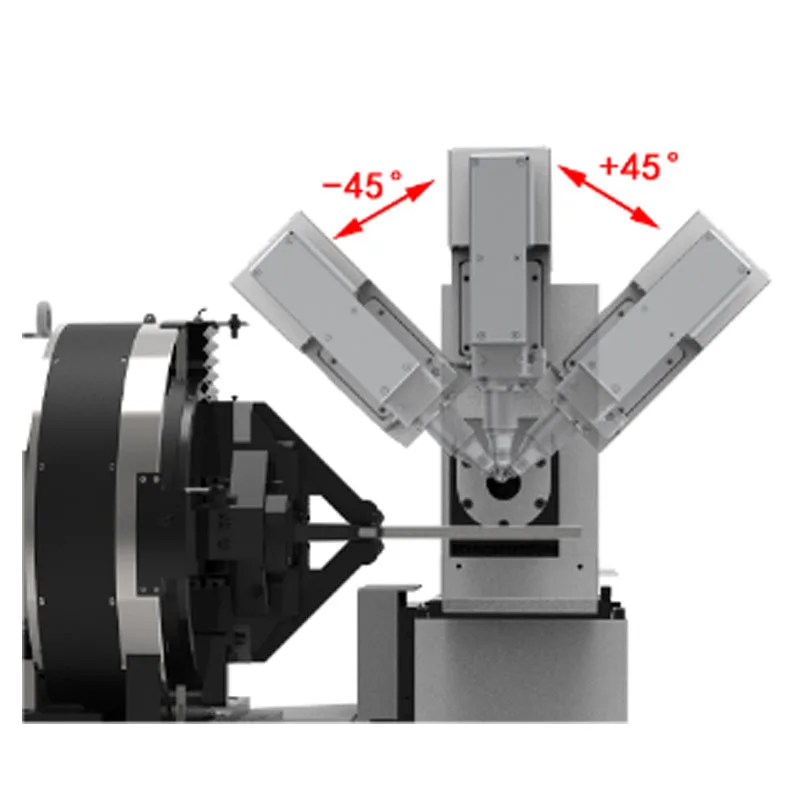

Cięcie pod skosem BEVEL ±45° – przygotowanie elementu już podczas cięcia

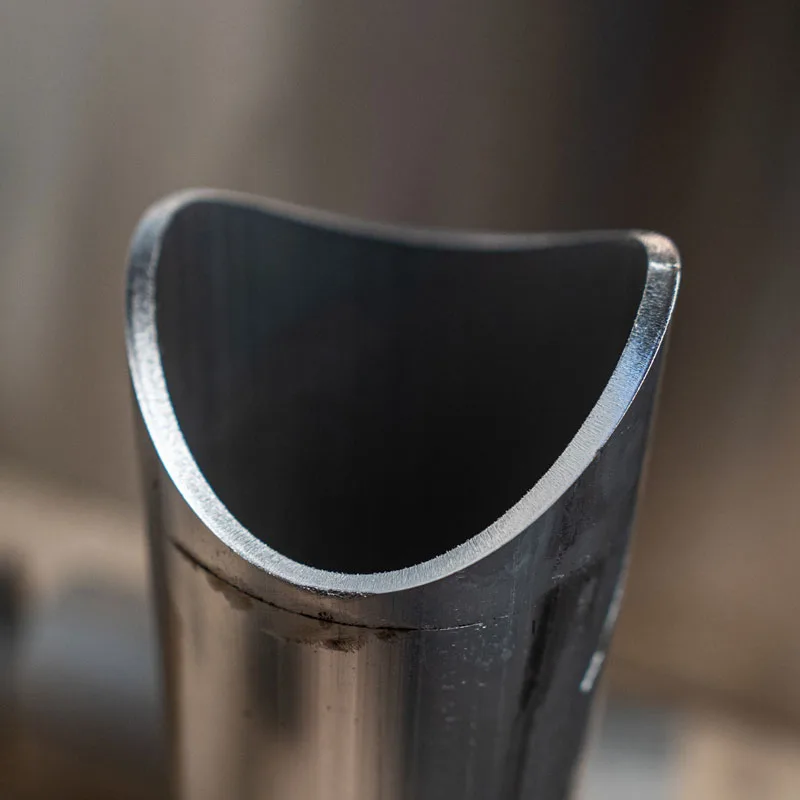

Jedną z kluczowych zalet wycinarki Smart Laser FL-T6024 jest funkcja BEVEL, czyli możliwość laserowego cięcia rur i profili pod kątem. Głowica tnąca może wychylać się w zakresie od -45° do +45°, dzięki czemu maszyna wykonuje nie tylko standardowe cięcia prostopadłe, ale również precyzyjne fazy, skosy oraz krawędzie przygotowane bezpośrednio pod późniejsze spawanie. Pozwala to ograniczyć lub całkowicie wyeliminować dodatkową obróbkę na szlifierkach, frezarkach czy innych stanowiskach przygotowawczych. Element po wycięciu może być od razu lepiej przygotowany do kolejnego etapu produkcji, co skraca czas realizacji, zmniejsza liczbę operacji technologicznych i poprawia powtarzalność przygotowania krawędzi. Funkcja BEVEL jest szczególnie cenna przy produkcji konstrukcji stalowych, ram, maszyn, instalacji rurowych oraz wszędzie tam, gdzie wymagane są dokładne połączenia rur i profili pod określonym kątem.
Zastosowanie
Smart Laser FL-T6024 doskonale sprawdzi się przy produkcji:
- konstrukcji stalowych,
- ram i stelaży,
- ogrodzeń i bram,
- balustrad,
- mebli metalowych,
- konstrukcji halowych,
- wyposażenia magazynowego,
- maszyn i urządzeń,
- części dla branży automotive,
- elementów rolniczych,
- systemów transportowych,
- profili konstrukcyjnych,
- elementów wykonywanych w produkcji jednostkowej i seryjnej.
To rozwiązanie dla przedsiębiorstw, które chcą zwiększyć automatyzację produkcji, ograniczyć czas przygotowania materiału oraz uzyskać wysoką powtarzalność wykonywanych elementów.
Tabela: grubość materiału → prędkość cięcia [m/min] dla 3000 W
| Grubość [mm] | Stal węglowa [m/min] | Stal nierdzewna [m/min] | Aluminium [m/min] | Mosiądz [m/min] | Miedź [m/min] |
|---|---|---|---|---|---|
| 1 | 28–35 | 28–35 | 25–30 | 20–28 | — |
| 2 | 16–20 | 18–24 | 15–18 | 10–15 | — |
| 3 | 3,2–3,6 | 7–10 | 7–8 | 5–6 | — |
| 4 | 3–3,2 | 5–6,5 | 5–6 | 2,5–3 | — |
| 5 | 2,7–3 | 3–3,6 | 2,5–3 | 1,8–2,2 | — |
| 6 | 2,2–2,5 | 2–2,7 | 1,5–2 | 0,8–1 | — |
| 8 | 1,8–2,2 | 1–1,2 | 0,6–0,7 | — | — |
| 10 | 1–1,3 | 0,5–0,6 | — | — | — |
| 12 | 0,9–1 | — | — | — | — |
| 14 | 0,8–0,9 | — | — | — | — |
| 16 | 0,6–0,7 | — | — | — | — |
| 20 | 0,5–0,55 | — | — | — | — |
| 22 | 0,5 | — | — | — | — |
Specyfikacja techniczna
| Technologia | laser światłowodowy Fiber |
| Źródło laserowe | MAX Photonics |
| System sterowania CNC | BOCHU |
| Głowica laserowa | BOCI |
| Serwonapędy osi X/Y | Inovance |
| Podzespoły elektryczne | Schneider Electric |
| Elementy pneumatyczne | SMC |
| Chłodzenie | wodą (Hanli) |
| System mocowania | pneumatyczny uchwyt 230 |
| Załadunek | półautomatyczny |
| Rozładunek | 4 m z podparciem nadążnym |
| Długość robocza rury | 6250 mm |
| Zakres profili kwadratowych | 20 × 20 – 200 × 200 mm |
| Maksymalne obciążenie uchwytu | 600 kg |
| Dokładność pozycjonowania | ≤0,05 mm / 1000 mm |
| Powtarzalność pozycjonowania | ≤0,03 mm |
| Maks. prędkość osi X/Y | 120 m/min |
| Maks. prędkość obrotowa osi W | 200 obr./min |
| Zasilanie | 380 V / 50 Hz |

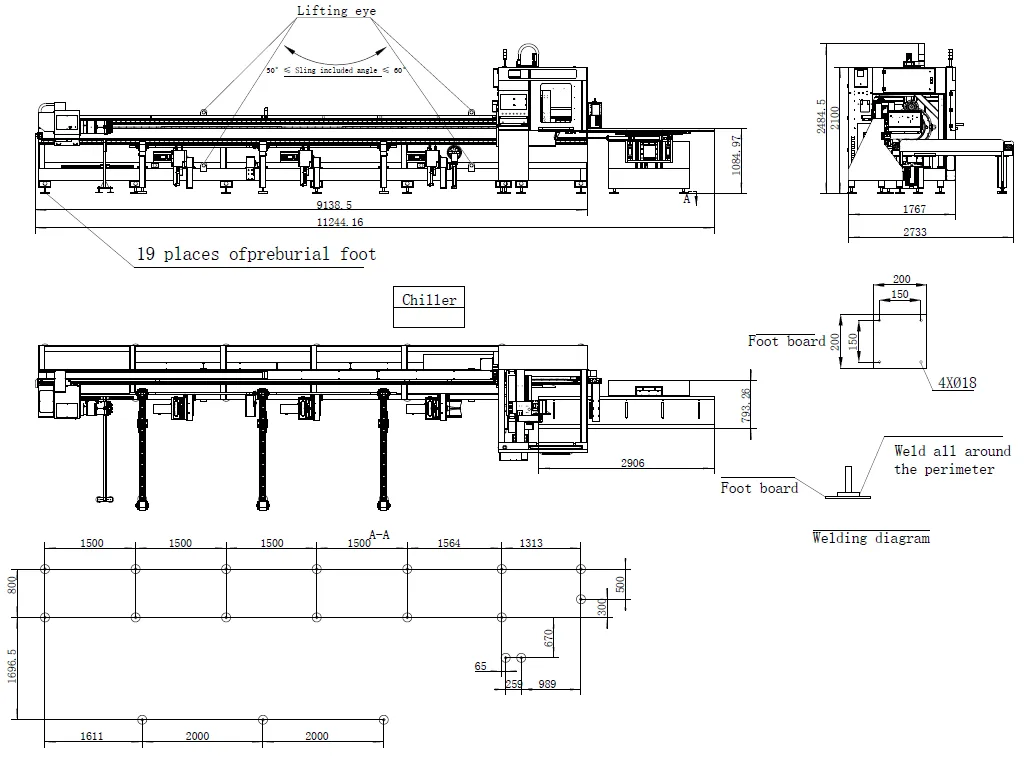

| Wymiary | 9079 × 2860 × 2426 mm |
| Masa maszyny | ok. 4500 kg |
